Dans les secteurs du traitement de l'eau, de la chimie, de l'énergie et autres, la dureté totale de l'eau est un indicateur essentiel de sa qualité. Une dureté excessive favorise l'entartrage des canalisations, tandis que d'importantes fluctuations peuvent perturber le contrôle des procédés. Bien que la méthode traditionnelle de titrage manuel soit précise, elle ne permet pas d'obtenir un retour d'information en temps réel et exige une main-d'œuvre importante. C'est pourquoi de plus en plus d'entreprises optent pour des capteurs de dureté totale en ligne.
Face à la multitude de produits disponibles sur le marché, comment choisir un capteur stable, durable et facile à intégrer ?
le capteur de dureté totale en ligne ZW-TH-PR
À titre d'exemple, cet article explique les points clés pour la sélection des capteurs.
Pourquoi un suivi en ligne de la dureté totale est-il nécessaire ?
La dureté totale fait principalement référence à la concentration en ions calcium et magnésium dans l'eau. Les avantages d'un suivi en temps réel sont évidents :
-
Prévention de l'entartrage : Ajuster régulièrement le dosage d'inhibiteur de tartre dans les chaudières et les échangeurs de chaleur.
-
Contrôle des procédés : Dans les industries agroalimentaires, des boissons et pharmaceutiques, la dureté de l'eau influe directement sur la qualité des produits.
-
Alerte précoce : Une augmentation soudaine de la dureté de l'eau permet une détection rapide de la pollution de la source d'eau ou des fuites d'équipement.
Les capteurs en ligne peuvent transmettre des données en continu et assurer un contrôle automatique lorsqu'ils sont connectés à un automate programmable ou à un ordinateur hôte.

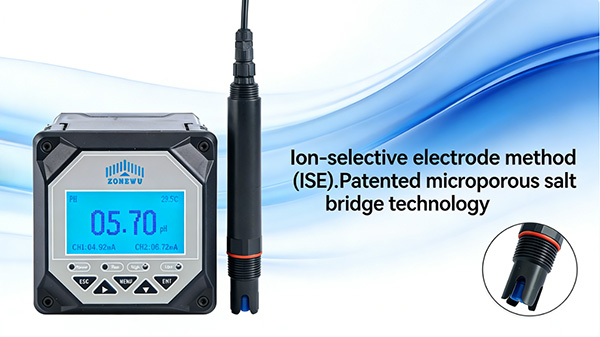

Principe du capteur : méthode à électrode sélective aux ions (ESI)
La plupart des capteurs de dureté en ligne adoptent
la méthode de l'électrode sélective aux ions (ISE)
Le ZW-TH-PR est basé sur une électrode sélective calcium-magnésium à membrane PVC, avec un système de référence comme noyau.
Le ZW-TH-PR est équipé de
technologie brevetée de pont salin microporeux
L'électrolyte de référence s'infiltre lentement sous pression pour former un potentiel de jonction liquide stable. Comparée aux électrodes classiques, cette conception offre un système de référence plus stable et une durée de vie des électrodes plus longue.
Il est également doté d'un capteur de température Pt1000 intégré pour la compensation automatique de la température, éliminant les erreurs causées par les variations saisonnières dans la plage de 0 à 40 °C.

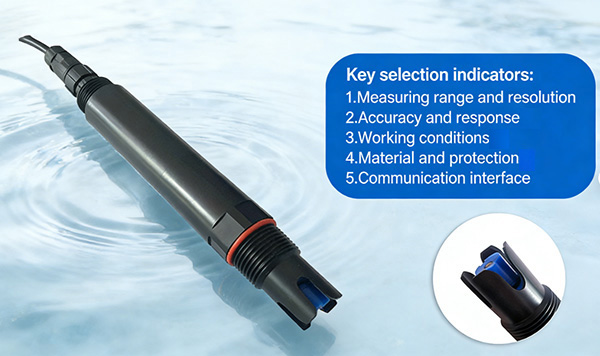

Indicateurs clés de sélection
1. Plage de mesure et résolution
L'analyseur ZW-TH-PR possède une plage de mesure de 0 à 1 000 mg/L (exprimée en CaCO₃), une résolution de 0,1 mg/L et une limite de détection minimale de 0,1 mg/L. Cette plage couvre la plupart des applications industrielles en eau (eau potable < 150 mg/L, eau de circulation 300 à 800 mg/L). Si la dureté de l'eau sur site dépasse fréquemment 1 000 mg/L, un modèle à plage de mesure plus étendue ou un échantillonnage par dilution est nécessaire.
2. Précision et réactivité
Précision : ±10 % de la lecture ; Temps de réponse (T90) : < 60 secondes. Une précision de ±10 % est suffisante pour la surveillance des tendances du processus, et une précision plus élevée peut être obtenue par une comparaison et un étalonnage réguliers avec des méthodes de laboratoire.
3. Conditions de fonctionnement
-
Température : 0 à 40 °C
-
Pression : ≤ 0,2 MPa
-
Plage de pH : 4 à 10
Si le pH de l'eau dépasse la limite ou contient des ions interférents à forte concentration (par exemple, des sulfures, des métaux lourds), un empoisonnement des électrodes peut se produire, nécessitant un prétraitement ou des électrodes spéciales.
4. Matériaux et protection
Le ZW-TH-PR propose deux matériaux de boîtier :
-
Version standard : POM + ABS, économique, adaptée à l'eau industrielle générale.
-
Version améliorée : POM + acier inoxydable 316L, résistant à la corrosion, convient à l'eau de mer ou aux eaux usées salines.
Il bénéficie d'un indice de protection IP68 et peut être immergé pour une utilisation à long terme.
5. Interface de communication
Configuration standard : protocole RS485 + Modbus RTU (débit en bauds par défaut : 9 600, adresse ajustable) ; sortie 4-20 mA en option. Les valeurs de dureté et de température peuvent être lues en une seule commande pour une intégration système simplifiée.
Conseils d'installation et d'entretien
-
Angle d'installation : Le capteur doit être installé avec une inclinaison (≥15°), et l'inversion ou l'installation horizontale sont strictement interdites pour éviter la rétention de bulles.
-
Interface : filetage 3/4 NPT, supportant une installation immergée ou en pipeline (cellule de débit requise pour l'installation en pipeline).
-
Première utilisation : Activez l’électrode en l’immergeant dans l’eau du robinet, appareil sous tension, pendant 48 heures, puis rincez-la à l’eau déminéralisée.
-
Stockage à long terme : Retirez l’électrode de l’eau, recouvrez-la d’un capuchon protecteur et conservez-la au sec pour éviter la déshydratation de la membrane sensible.
-
Nettoyage : Rincer la membrane en PVC à l'eau déminéralisée en cas de dépôts ; éviter tout contact avec de l'huile ou de la graisse de silicone organique.
-
Étalonnage : Étalonnage en deux points (point zéro + pente). Pré-étalonné en usine, l’étalonnage sur site peut être réalisé via des commandes Modbus avec des solutions standard.
L'électrode est un consommable garanti 6 mois. Remplacez-la en cas de réponse lente ou d'échec de l'étalonnage.
Résumé de la sélection
Cinq points clés pour le choix d'un capteur de dureté en ligne :
-
Correspondance de la plage : Indique si elle couvre la plage de dureté réelle.
-
Adaptabilité de fonctionnement : Vérification que le pH, la température et la pression se situent dans la plage admissible.
-
Résistance à la corrosion : Choisir le matériau du boîtier en fonction de sa corrosivité à l'eau.
-
Compatibilité de communication : Le protocole est-il compatible avec le système existant ?
-
Coût de maintenance : Durée de vie et fréquence de remplacement des électrodes.
Le ZW-TH-PR est un produit éprouvé dans la plage de 0 à 1 000 mg/L. Son système de référence breveté, son indice de protection IP68 et ses deux options de matériaux le rendent adapté à la plupart des environnements industriels. Une évaluation approfondie, basée sur les conditions sur site, est essentielle pour obtenir des données de surveillance stables et fiables.
